»Ghost peaki« pri blank injiciranjih so med najbolj problematičnimi pojavi v tekočinski kromatografiji. Povzročajo negotovost, dodatno delo, včasih pa tudi napetosti med internimi laboratorijskimi ekipami in zunanjimi servisnimi partnerji. V Labtimu se pogosto vključimo prav v tem trenutku, ko podatki niso več videti zanesljivi, vzrok težave pa ni jasen.
Ko se ghost peaki pojavijo kmalu po preventivnem servisu sistema za pripravo ultračiste vode, je hitro mogoče sklepati, da je prav servis lahko vzrok za nastalo težavo. Naše izkušnje kažejo nasprotno: dobro vzdrževan sistem za pripravo ultračiste vode je pogosto najzanesljivejša izhodiščna točka za strukturirano raziskovanje kontaminacije.
Za naše partnerje v QC in R&D-laboratorijih nepojasnjeni signali nikoli niso zgolj lepotna težava, ampak odpirajo resnična vprašanja o robustnosti metode, primernosti sistema in zanesljivosti rezultatov za nečistoče, ki so blizu specifikacijskih meja. Ob vse krajših rokih, naraščajočih regulatornih zahtevah in vse večjem poudarku na integriteti podatkov lahko vsak nepojasnjen peak upočasni sproščanje serije, zaplete obravnavo odstopanja ali odloži prenos metode.
Naša vloga je zagotoviti jasno in ponovljivo strategijo za troubleshooting, ki loči dejanske težave sistema od naključnih časovnih sovpadanj ter našim partnerjem omogoča argumentirano in dokumentirano obrazložitev za presojevalce in druge deležnike.
Primer iz prakse: stranka nas kontaktira po rednem vzdrževanju sistema za pripravo ultračiste vode
V primeru, na katerem temelji ta članek, nas je ena od naših strank kontaktirala kmalu po preventivnem servisu sistema za pripravo ultračiste vode. Kmalu po opravljenem servisnem obisku so opazili nove, nepričakovane peake pri blank injiciranjih in povsem razumljivo so posumili na morebitno kontaminacijo sistema za pripravo laboratorijske vode. Zaradi časovnega sovpadanja je sistem za vodo v njihovih internih razpravah hitro postal glavni osumljenec.
Naš prvi korak je vedno preveriti domneve s podatki. Predlagali smo strukturirano raziskavo, katere cilj je bil reproducirati in razumeti težavo v nadzorovanih pogojih. Partner nam je dostavil svojo mobilno fazo, relevantne kemikalije in vodo, mi pa smo izvedli niz diagnostičnih analiz, da bi odgovorili na dve osnovni vprašanji: Ali lahko peake reproduciramo in iz katerega dela procesa izvirajo?

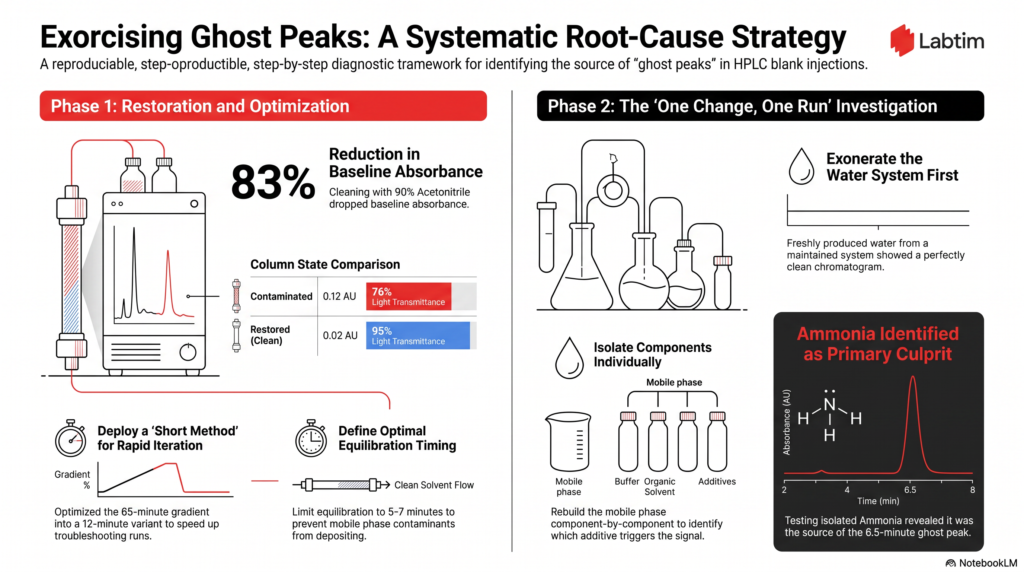

Vzpostavitev nadzorovanih pogojev: čista kolona in hitrejša metoda
Preden smo začeli troubleshooting same mobilne faze, smo preverili enega od pogostih motečih dejavnikov – kontaminacijo kolone.
Z izpiranjem z visokim deležem organskega topila, in sicer z 90 % acetonitrila pri pretoku 2 ml/min, smo zabeležili baseline približno 0,12 AU. To je pomenilo, da je material, ki se je eluiral s kolone, absorbiral približno 24 % svetlobe.
Po temeljitem izpiranju in cikličnem izmenjevanju začetnih pogojev ter pogojev z visokim deležem organskega topila se je baseline vrnil na približno 0,02 AU, kar ustreza normalni absorbanci acetonitrila glede na vodo. Takrat smo lahko zanesljivo potrdili, da je kolona čista in da ne prikriva več oziroma ne posnema kontaminacije, povezane z mobilno fazo.
Prvotna gradientna metoda, ki nam jo je posredoval partner, je trajala približno 65 minut. To je povsem sprejemljivo za rutinsko analizo, ni pa učinkovito za sistematično raziskovanje vzroka težave.
Da bi lahko uporabili strategijo »ena sprememba naenkrat«, smo na krajši koloni razvili 12-minutno različico metode. Ohranili smo ključno selektivnost, eluiranje pomembnih peakov pa umestili v bistveno krajše časovno okno. Ta optimizacija nam je omogočila hitro izvedbo večjega števila diagnostičnih eksperimentov, kar je ključno, kadar partner potrebuje hitre odgovore in rešitve.
Ocenili smo tudi potreben čas ekvilibracije. Za kombinacijo kolone in sistema, uporabljeno v tem primeru, je zadostovalo 5–7 minut. Daljša ekvilibracija bi povečala tveganje za nepotrebno nalaganje kontaminantov iz mobilne faze A na kolono brez dodatne analitične koristi. Ta ugotovitev je pozneje postala del naših praktičnih priporočil partnerju.
Prvi rezultati so odpravili sum na sistem za pripravo ultračiste vode
Po čiščenju kolone in optimizaciji metode je bil naslednji korak potrditi izvor ghost peakov.
Z uporabo partnerjeve končne mobilne faze A smo uspeli reproducirati prijavljene peake in s tem potrdili, da je težava resnična in ne osamljen primer. Gradientna analiza brez injiciranja je pokazala iste dodatne peake, kar je močno nakazovalo, da kontaminanti izvirajo iz mobilne faze ali delov sistema, ki so z njo v stiku, ne pa iz injektorja ali priprave vzorca.
Da bi preverili, ali je bilo vzdrževanje sistema za vodo res vzrok težave, smo na očiščeni koloni izvedli gradient z uporabo sveže vode iz našega sistema za ultračisto vodo in acetonitrila.
V teh pogojih se problematični peaki niso pojavili, baseline pa se je obnašal pričakovano.
Nato smo primerjali gradiente voda/ACN, pripravljene v Labtimu, s partnerjevo vodo iz »čiste steklenice« in z vodo iz Labtimovega sistema ter mobilnimi fazami, ki jih je partner pripravil sam. Te primerjave so potrdile, da profil peakov izvira iz komponent mobilne faze in ne iz sistema za pripravo ultračiste vode.
Preventivno vzdrževanje ni bilo vzrok težave, temveč je zagotovilo, da smo lahko kakovost vode uporabili kot zanesljivo referenčno točko.
Ena sprememba, ena analiza, en zaključek
Ko smo sistem za prirpravo laboratorijske vode praktično izključili kot primarni vzrok, smo začeli sistematično rekonstrukcijo mobilne faze A.
Naša filozofija je preprosta: ena sprememba, ena analiza, en zaključek.
Z uporabo skrajšane 12-minutne metode smo pripravili in testirali niz mobilnih faz:
- Nova šarža mobilne faze A, pripravljena z Labtimovimi kemikalijami, pri skrajšani metodi ni pokazala peakov pri retencijskih časih 5,3, 6,8 in 7,5 min, pojavil pa se je nov peak pri 6,5 min. To je nakazovalo, da je vsaj del profila povezan z nečistočami iz kemikalij, vnesenimi med pripravo.
- Ko smo iste Labtimove kemikalije – NH₃(aq), H₃PO₄ in TEA – kombinirali s partnerjevo vodo iz »čiste steklenice«, se je ponovno pojavil samo peak pri 6,5 min. S tem smo kot vira tega peaka izključili tako partnerjev sistem za vodo kot postopek pranja steklenic.
- Poleg tega uporaba Labtimove vode v kombinaciji s prazno partnerjevo steklenico iz »pomivalnega stroja« ni povzročila relevantnih peakov, kar je dodatno potrdilo, da postopek pranja steklenic ni vir kontaminacije.
- Tudi dodatek samo fosforne kisline partnerjevi vodi iz »čiste steklenice« ni povzročil peaka pri 6,5 min, s čimer smo kislino izključili kot vir.
Ena sprememba, ena analiza, en zaključek. Pri iskanju vzroka spreminjamo samo eno spremenljivko naenkrat. Tako vsak rezultat odgovori na eno konkretno vprašanje.
Ključni trenutek je nastopil, ko smo partnerjevi vodi iz »čiste steklenice« in fosforni kislini dodali amonijak iz naše delovne šarže. Takrat se je peak pri 6,5 min pojavil jasno in ponovljivo.
Pri naknadni analizi z novo steklenico amonijaka istega dobavitelja se je pri istem retencijskem času pojavil bistveno manjši peak. To je pokazalo, da je bila kontaminacija specifična za prvotno šaržo reagenta ali za način ravnanja z njim.
Dodatek TEA ni povečal intenzitete peaka, s čimer smo potrdili, da je amonijak edini identificirani vir te kontaminacije v naši raziskovalni šarži.
Ločevanje različnih virov kontaminacije
Pomemben del naše podpore je jasno razlikovanje rezultatov naše raziskave od prvotne težave stranke.
V tem primeru mobilna faza A, pripravljena v Labtimovem demo laboratoriju, ni vsebovala glavnih kontaminantov z retencijskimi časi 5,3, 6,8 in 7,5 min v skrajšani metodi, ki so bili prisotni v partnerjevi šarži.
Namesto tega je naša raziskava odkrila drugo, bistveno manjšo kontaminacijo pri 6,5 min, povezano z amonijakom.
Ta razlika je pomembna. Pokazala je, da je naša lastna šarža vsebovala sled kontaminacije, ki smo jo lahko v celoti pojasnili in odpravili, vendar z njo nismo reproducirali glavnih kontaminantov, ki jih je opazila stranka.
Za stranko je to pomenilo, da so postopki priprave njihove mobilne faze ali kontaktne površine še vedno možni viri težave, ki jih je bilo treba dodatno preveriti v njihovem laboratoriju.
Z dokumentiranjem vsakega koraka in beleženjem, kdaj so se posamezni peaki pojavili, smo stranki zagotovili jasen in argumentiran prikaz analize vzroka težave. Vzdrževanje sistema za pripravo laboratorijske vode smo odstranili s seznama možnih vzrokov, kakovost reagentov in način ravnanja z njimi pa prepoznali kot kritični kontrolni točki. Pot od simptoma do zaključka je tako postala transparentna za interna poročila, dokumentacijo CAPA in regulatorne inšpekcijske postopke.
4 stvari, ki si jih velja zapomniti
Na podlagi te raziskave smo oblikovali nekaj praktičnih priporočil, ki jih redno delimo s partnerji:
- Sisteme za pripravo ultračiste vode obravnavajte kot kritične analitične instrumente. Redno preventivno vzdrževanje in preverjanje omogočata, da voda pri troubleshootingu predstavlja stabilno referenčno točko, namesto da bi samodejno postala glavni osumljenec.
- Pri raziskavah uporabljajte sveže reagente in aditive. Shranjene ali pogosto odpirane raztopine amonijaka in pufrov so lahko pogosti viri ghost peakov pri gradientnih metodah. Pri raziskovanju vzroka težave vedno pripravite sveže raztopine iz novih ali nedavno odprtih steklenic.
- Uporabljajte strukturiran troubleshooting po načelu »ena sprememba, ena analiza, en zaključek«. Mobilno fazo rekonstruirajte korak za korakom in dokumentirajte vsako analizo. Tako pospešite diagnostiko in zagotovite jasno sled dokazov za presoje in interne preglede.
- Optimizirajte čas ekvilibracije za konkretno kolono in sistem. Za kolono, uporabljeno v tem primeru, se je 5–7 minut izkazalo za dovolj. Daljša ekvilibracija je le povečala tveganje za nalaganje kontaminantov iz mobilne faze A brez izboljšanja analitičnega rezultata.
Sistematičen pristop k troubleshootingu pomaga problematične ghost peake spremeniti v priložnost za izboljšanje metod, infrastrukture in zaupanja v rezultate.
Imate ghost peake ali drugo LC-težavo, za katero ne morete najti vzroka? Naša tehnična in aplikativna ekipa vam lahko pomaga pri troubleshootingu.
Avtor članka je Gordan Dinter, vodja aplikativne podpore v podjetju Labtim, ki zagotavlja programsko, aplikativno in tehnično podporo ter izvaja izobraževanja na področju okoljske, živilske in farmacevtske analitike. V našem laboratoriju sodeluje pri razvoju metod in kontroli kakovosti, s poudarkom na določanju genotoksičnih in nitrozaminskih nečistoč v sledovih.
